Класификација џојстика
Хидраулични џојстик и електрични управљачки џојстик
Према принципу рада контролног џојстика, може се грубо поделити на два типа: хидраулични џојстик и електрични управљачки џојстик.
Принцип рада хидрауличног џојстика је да се директно повеже на хидраулични вентил ниског притиска (пилот), омогућавајући оператеру да контролише висок притисак [ГГ] куот;радна страна [ГГ] куот; хидрауличког система. Хидраулични џојстик се углавном користи у тешким грађевинским машинама, као што су утоваривачи, багери, итд. Наравно, ова тешка опрема ће такође имати тренд електронског управљања у будућности.
Електронски управљачки џојстик се углавном користи у неким грађевинским машинама, као што су возила са радном платформом, пољопривредна механизација, даљинско управљање грађевинским машинама и други системи електронске контроле опреме. Принцип рада електричног управљачког џојстика је претварање покрета руке у излаз електричног сигнала, тако да се контролише правац, брзина, стање, итд. рада опреме, што је еквивалентно делу интеракције човека и рачунара.
Сценарији применеџојстике
1. Примењује се на нову опрему или нове пројекте
Изаберите филтер од следећих група да бисте сузили избор.
Такође можете комбиновати филтере из различитих група.
Величина:
Дршке типа грип се одликују већом величином, већим капацитетом подизања и радом дланом. Углавном се користе за директну контролу опреме или електричних контролних кутија.
Џојстике са врхом прстију карактеришу лакоћа, мала величина и рад врхом прста. Углавном се користе у даљинским управљачима, мобилним конзолама, тастатурама итд.
Део изнад инсталационог панела.
Излазни сигнал:
Холов ефекат: подешавање између 0~5В
Потенциометар: Купци постављају излаз у складу са сопственим системским захтевима;
Излаз напона/струје: специфицирајте улазни напон (широки напонски улаз) излазни напон или струју;
Прекидач: укључен/искључен
ЦАН: преноси сигнале података преко интерфејса магистрале.
Правац операције
Једноосни: Контролишите радње актуатора
Дуал-акис: Контролишите радње два актуатора
Мулти-акис: Контролишите радње три или више институција
Дршка
Са сигурносним прекидачем и преклопним прекидачем
Без сигурносног прекидача и преклопног прекидача
Без преклопног прекидача
Са преклопним прекидачем
Са дугмадима и количином дугмади
Веза
Деутсцх конектор
АМП конектор
Излаз директно
А ако имате било какве друге захтеве, још увек морате да разговарате са произвођачем.
2. Примењено на стару опрему за замену оригиналних џојстика
Ако се ради о накнадној замени џојстика дизалице радне платформе, можете је купити према броју дела џојстика, плуг анд плаи. Све док је број дела тачан, може се потпуно заменити.
Ако се користи за замену одржавања опреме, потребно је прво да одредите величину џојстика, број осовина које ће се користити, какав излазни електрични сигнал, да ли да користите микро прекидач и модел/тип и дефиниција конектора.

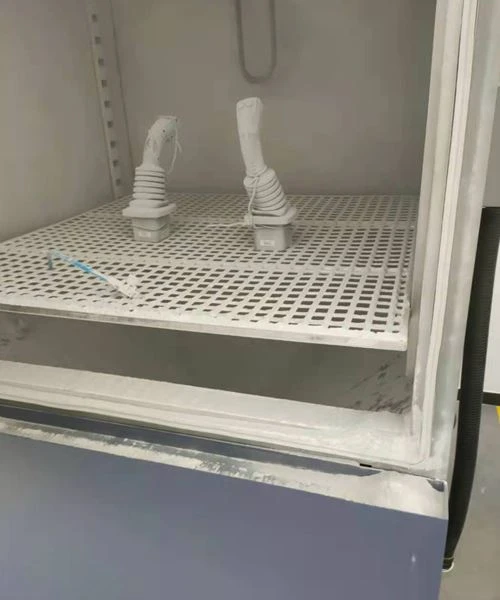

Радно окружење

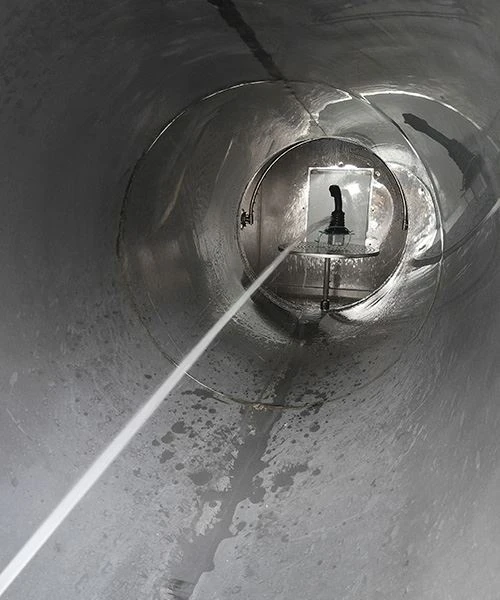

У каквом ће окружењу бити џојстик и који је потребан код за заштиту од улаза (ИП)?
Очекивани животни век – Колико дуго џојстик треба да ради и како је то у поређењу са животним веком машине или опреме на којој ће радити?
Буџет пројекта
Колики део буџета пројекта може бити додељен за одабир индустријског електричног џојстика високих перформанси? Како ће ова инвестиција побољшати оперативне перформансе и спречити трошкове одржавања и замене?
Иако су ово само неки од фактора које ваш тим треба да узме у обзир када бира џојстик са ефектом Хола или потенциометар, добро их је имати на уму. Тамо где је потребно, ЦГЕЦ може да обави додатно програмирање и инжењеринг џојстика.
Остали фактори
Ако имате захтеве за производно окружење и процес производње џојстика, када се одлучите за куповину џојстика, можете изабрати искусног произвођача џојстика и затражити визуелне услуге производње. Затим изаберите да ли ћете сарађивати у складу са вашим захтевима.
Тест замора
Ако имате захтеве за релевантне квалификације произвођача џојстика, можете изабрати произвођача џојстика са релевантним сертификатима квалификације, као што су сертификати о патентима, ИСО сертификати итд.
